Anda dapat mempersempit hampir setiap keputusan kabel pemanas area berbahaya menjadi empat pertanyaan: klasifikasi area apa yang diperbolehkan, kelas suhu apa yang harus dipertahankan oleh kabel, tugas apa yang harus dilakukan, dan apakah terminasi dan kontrol memiliki persetujuan yang sama dengan kabel. Jawablah mereka dalam urutan itu dan daftar terpilih biasanya turun menjadi dua atau tiga kandidat.
Garis kondensat 6 inci menjelaskan maksudnya. Ia memerlukan suhu pemeliharaan 80 °C, mengeluarkan uap sebesar 150 °C dua kali setahun, berada di area Zona 1 dengan grup gas IIB dan kelas T3, dan beroperasi sejauh 320 m. Ubah satu fakta dan jawabannya berubah. Naikkan keluaran uap hingga 200 °C dan kabel berinsulasi mineral menjadi satu-satunya pilihan yang aman. Regangkan lari hingga 3 km dan penelusuran efek kulit mulai bersaing.
Empat Keputusan, Dalam Urutan Yang Penting
Terapkan keempat filter ini sebelum Anda membuka katalog, karena masing-masing filter menghilangkan opsi daripada menambahkannya.
- Klasifikasi area dan kelompok gas atau debu. Zona 1, Zona 2, grup dan peringkat debu menentukan apa yang boleh dipasang.
- Kelas suhu dan suhu proses maksimum. Ini menetapkan batas atas suhu permukaan untuk selubung kabel, tidak hanya untuk pipa.
- Tugas. Pertahankan suhu, ukuran pipa, insulasi, lingkungan, tegangan suplai, dan panjang pengoperasian, atur watt per meter yang benar-benar Anda perlukan.
- Perangkat keras sistem. Kabel dingin, kotak sambungan, termostat, sensor, dan perlindungan gangguan tanah menentukan apakah persetujuan tersebut akan bertahan dalam pemasangan.
Balikkan urutannya dan Anda mendapatkan kegagalan proyek klasik: kabel dibeli sesuai harga, kemudian didesain ulang enam minggu sebelum memulai karena kotak sambungannya adalah IP66, bukan Ex e.
Langkah 1: Baca Klasifikasi Area dan Kelas Suhu Bersamaan
Zona dan Divisi menggambarkan risiko yang sama dengan dokumen yang berbeda
Praktik IEC dan ATEX membagi pabrik menjadi beberapa zona, sedangkan Amerika Utara menggunakan divisi. Zona 1 secara umum sama dengan Kelas I, Divisi 1, dan Zona 2 sama dengan Divisi 2. Konsekuensi praktisnya sederhana: kabel yang disertifikasi untuk Divisi 2 tidak akan memenuhi spesifikasi Zona 1, meskipun kedua deskripsi tersebut terdengar dapat dipertukarkan dalam dokumen tender.
| Lokasi (IEC / ATEX) | Setara dengan Amerika Utara | Apa artinya pelacakan panas |
|---|---|---|
| Zona 0 | Kelas I, Divisi 1 (jarang) | Penelusuran biasanya dikecualikan; hanya sirkuit yang secara intrinsik aman |
| Zona 1 | Kelas I, Divisi 1 | Penelusuran Ex e atau Ex d dengan penghentian bersertifikat; sebagian besar lini petrokimia |
| Zona 2 | Kelas I, Divisi 2 | Tingkat perlindungan yang lebih rendah diterima; jendela kesalahannya pendek, bukan nol |
| Zona 21 / 22 | Kelas II, Divisi 1/2 | Penutup kedap debu plus pengatur suhu permukaan |
Kelas suhu adalah batas permukaan, bukan peringkat produk
Kelas suhu gas atau debu yang ada membatasi suhu permukaan semua yang terpasang di dalam area: 450 °C untuk T1, 300 °C untuk T2, 200 °C untuk T3, 135 °C untuk T4, 100 °C untuk T5 dan 85 °C untuk T6. Suhu selubung diatur oleh mana yang lebih panas, cairan proses atau keluaran kabel itu sendiri, dan di situlah sebagian besar proyek terjebak.
- Garis 100 °C di area T4 (135 °C) hanya menyisakan ruang kepala 35 °C.
- Siklus pembuangan uap pada suhu 150 °C mengesampingkan semua kabel dengan rating T5 atau T6.
- Desain yang terkontrol, di mana termostat atau pembatas menghentikan kabel mencapai suhu maksimumnya, sering kali merupakan satu-satunya cara untuk menjaga kabel output tinggi tetap berada dalam kelas suhu rendah.
Untuk mode kegagalan yang tidak dapat dicegah dengan sertifikasi saja, baca catatan kami apakah kabel pemanas yang dapat diatur sendiri aman untuk digunakan di area berbahaya .
Langkah 2: Cocokkan Rangkaian Kabel dengan Tugasnya
Untuk sebagian besar jaringan pipa Zona 1 di bawah 150 °C, pita perekat yang dapat mengatur sendiri atau membatasi daya adalah jawaban yang paling murah. Di atas itu, atau ketika atmosfer menyerang polimer, kabel berinsulasi mineral lebih unggul. Pada jaringan pipa yang panjangnya beberapa kilometer, penelusuran efek kulit (skin-effect tracing) adalah satu-satunya pilihan praktis.
| Keluarga kabel | Rentang pemeliharaan yang khas | Dipotong memanjang di lokasi | Paling cocok |
|---|---|---|---|
| Mengatur diri sendiri | Perlindungan beku hingga 120 hingga 150 °C | Ya | Zona 1 or 2 pipe, tank and instrument lines |
| Pembatasan daya | Sekitar 110 hingga 150 °C | Ya | Jalur dengan panjang sedang membutuhkan kepadatan keluaran yang lebih tinggi |
| Watt konstan | 150 hingga 250 °C ke atas | Paralel ya, seri no | Saluran suhu tinggi dengan desain terkontrol |
| Terisolasi mineral | 400 °C ke atas | Tidak, panjang pabrik | Suhu tinggi, korosi, penyalahgunaan mekanis |
| Efek kulit | Antrean panjang, hingga sekitar 200 °C | Tidak | Panjang pipa beberapa kilometer |
Kabel pembatas daya seperti seri ACCCT berada di antara dua ekstrem: keluarannya jauh lebih stabil dibandingkan pita pengatur mandiri, dan masih dapat dipotong memanjang di lokasi, yang penting ketika saluran dimodifikasi selama konstruksi.
Kabel Pelacakan Panas Pembatas Daya ACC-CT untuk Jalur Proses Output pembatas daya yang stabil, fleksibilitas pemotongan hingga panjang lapangan, dan jaket tahan bahan kimia sesuai dengan pemeliharaan suhu proses dan perlindungan embun beku pada jalur yang dimodifikasi. Lihat Produk → Kabel berinsulasi mineral adalah pengganti yang sering menjadi pilihan pertama pada saluran yang panas atau terbuka secara mekanis, karena kabel ini tahan terhadap suhu selubung yang tidak dapat dicapai oleh polimer dan selubung logamnya memberikan perlindungan mekanis nyata pada konduktor.
Langkah 3: Selubung, Jalinan dan Pertanyaan Korosi
Jaket polimer tidak dapat dipertukarkan
Jaket PVC standar termasuk dalam perlindungan embun beku domestik, bukan di unit proses. Jaket fluoropolimer tahan terhadap hidrokarbon dan sebagian besar pelarut, namun masih melunak pada suhu tinggi dan beberapa aromatik meresap ke dalamnya selama bertahun-tahun digunakan.
Selubung logam ada karena beberapa atmosfer memakan polimer
Anjungan lepas pantai, area air pendingin yang kaya klorida, dan layanan asam menghancurkan jalinan baja tahan karat dengan cepat, itulah sebabnya ada selubung Alloy 825. Pada spesifikasi terbatas klorida, pilihan selubung adalah keputusan korosi, bukan keputusan pemasaran.

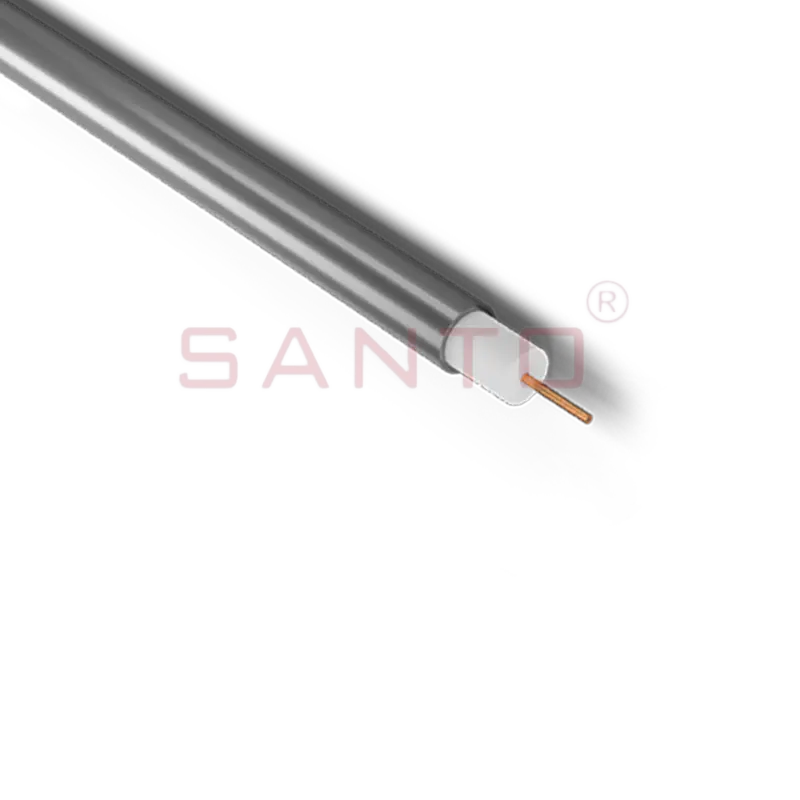

Kabel Pemanas Berinsulasi Mineral Berselubung Paduan 825 untuk Area Berbahaya Pelacakan panas MI yang tahan korosi untuk perlindungan pembekuan suhu tinggi dan pemeliharaan suhu di layanan lepas pantai, minyak, gas, kimia, dan energi yang kaya klorida. Lihat Produk → Langkah 4: Penghentian, Kontrol, dan Perlindungan Gangguan Tanah
Sertifikat area berbahaya pada kabel berhenti pada kabel dinginnya. Apa pun tempat timah dingin harus memiliki zona, kelompok gas, dan kelas suhu yang sama, atau pemasangannya tidak sesuai, tidak peduli seberapa bagus kabelnya.
- Kotak sambungan dalam versi Ex e atau Ex d, dengan kelenjar kabel bersertifikat yang disesuaikan dengan diameter kabel.
- Termostat area berbahaya, baik jenis induksi pipa atau penginderaan permukaan, sehingga sirkuit beralih pada beban, bukan pada perkiraan sekitar.
- Sensor suhu yang disetujui sebelumnya. Kisaran MMP-PT100Ex mengukur hingga 482 °C, yang mencakup tugas penelusuran uap dan suhu tinggi.
- Perlindungan gangguan tanah di setiap cabang. Praktik IEC dan NEC 427.22 keduanya mengharapkannya, dan 30 mA adalah tingkat trip yang umum.

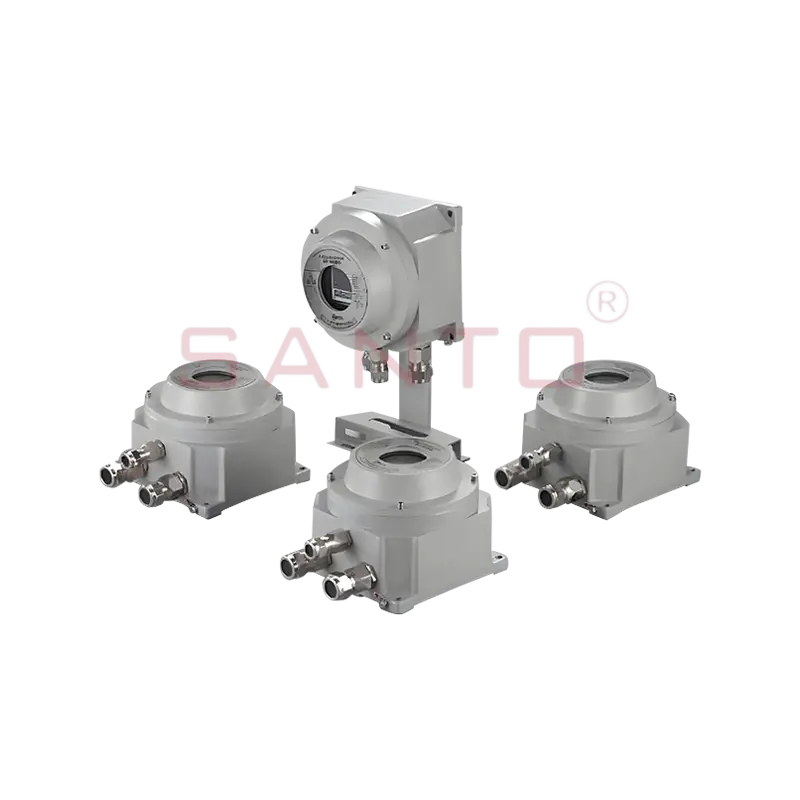

Pengontrol Suhu Tahan Ledakan HDBK-WK untuk Pelacakan Panas Listrik Aksesori kontrol suhu terminal cerdas menggantikan termostat mekanis, dengan fungsi perlindungan, peringatan, pemantauan, dan komunikasi untuk sistem penelusuran listrik. Lihat Produk → Pemeriksaan Komisioning dan Pemeliharaan yang Menemukan Masalah Nyata
Empat pemeriksaan akan melunasi biayanya dalam tahun pertama pengoperasiannya, dan melewatkannya berarti desain yang aman akan berubah menjadi instalasi yang tidak aman.
- Ukur resistansi isolasi pada setiap sirkuit pada 500 VDC sebelum isolasi termal ditutup, dan sekali lagi sebelum memberi energi.
- Jalankan survei termografi di bawah beban setelah saluran stabil, dengan kabel diberi energi dan pada suhu proses normal.
- Periksa kembali kelas suhu setiap kali suhu proses atau produk berubah; kabel yang sesuai pada suhu 90 °C mungkin tidak sesuai dengan suhu 140 °C.
- Periksa kotak sambungan terhadap kelembapan pada setiap penghentian, dan simpan gambar bawaan yang menunjukkan jalur penelusuran.
Pertanyaan yang Sering Diajukan
Bisakah kabel yang dapat mengatur sendiri digunakan di Zona 1?
Ya, jika pesawat tersebut memiliki sertifikasi area berbahaya yang benar dan suhu selubungnya tetap berada di dalam kelas suhu area tersebut. Kabel itu sendiri jarang menjadi masalah; biasanya pemutusan hubungan kerja terjadi.
Apakah area berbahaya selalu memerlukan termostat?
Tidak. Di Zona 2 dengan suhu pemeliharaan yang rendah, kabel yang dapat diatur sendiri dan kotak sambungan yang disetujui seringkali sudah cukup. Di Zona 1 dengan kepadatan daya tinggi, termostat atau pembatas adalah yang menjaga peringkat T tetap valid.
Dapatkah kabel berinsulasi mineral dipotong memanjang di lokasi?
Umumnya tidak. Kabel MI disediakan dalam panjang pabrik dengan terminasi tertutup, jadi memesan panjang yang tepat adalah tugas desain, bukan detail pemasangan.
Bagaimana jika suhu proses meningkat setelah commissioning?
Segera jalankan kembali pemeriksaan kelas suhu. Kenaikan suhu saluran sebesar 30 °C dapat mendorong pemasangan yang sesuai melampaui peringkat T, dan perbaikannya mungkin dilakukan pada rangkaian kabel yang berbeda dan bukan pada termostat yang berbeda.
Jika Anda memiliki gambar klasifikasi area, ukuran garis, detail insulasi, dan suhu pemeliharaan yang diperlukan, pemilihan menjadi latihan rekayasa singkat dan bukan perdebatan. Kirimkan keempat item tersebut ke teknisi kami melalui halaman kontak dan kami akan kembali dengan rangkaian kabel, kepadatan daya, dan perangkat keras Ex-rated yang cocok.
